Vakuuminis saulės kolektorius
(20-100 kolbų sistema)

Saulės energija sukoncentruojama į vakuuminėse kolbose esančius šiluminius vamzdelius ir juos įkaitina iki daugiau nei 200ºC. Šiluminiai vamzdeliai sukauptą saulės energiją perduoda į viršuje esantį šilumokaitį. Šilumokaičiu cirkuliuoja neužšąlantis skystis, kuris galiausiai nugabena šilumą į namuose įrengtą akumuliacinę vandens talpą.

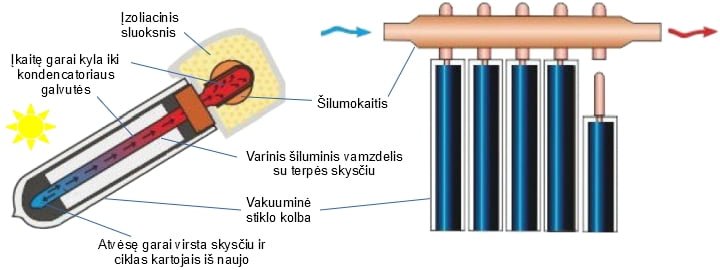

Kolektoriaus veikimo schema.

Saulės kolektoriaus veikimui sumontavimo aukštis įtakos neturi ir kolektoriaus rėmo konstrukcija yra universali, todėl įrenginį galima montuoti tiek ant žemės, tiek ir ant stogo (horizontalaus arba šlaitinio). Taip pat, sumontavus papildomą rėmą, galima montuoti ir ant vertikalaus paviršiaus (sienos).

Norint išlaikyti aukštą saulės kolektorius efektyvumą, įrenginį reikia statyti ten, kur būtų naudojami kuo trumpesni pajungimo vamzdžiai. Vamzdžiai, kuriais transportuojama šilumos energija į namuose esančią akumuliacinę talpą, turi būti gerai izoliuoti – patariame naudoti lanksčius gofruotus nerūdijančio plieno vamzdžius su izoliaciniu apvalkalu.

Kolektorius neturi integruotos vandens talpos, todėl sugeneruotą šilumą būtina transportuoti į nuotolinę vandens talpą. Šilumos transportavimui būtina užtikrinti cirkuliaciją elektriniu siurbliu.

Galimi įvairūs įrenginio pajungimo ir panaudojimo būdai, tačiau dažniausiai įrenginys yra prijungiamas prie akumuliacinės talpos su šilumokaičiu, o cirkuliacijai užtikrinti yra naudojamas elektroninis valdiklis su integruotu cirkuliaciniu siurbliu ir išsiplėtimo bakeliu. Visa sistema užpildoma neužšąlančiu skysčiu tam, kad įrenginį būtų galima naudoti ir žiemą.

Šiuo atveju, valdiklis gauna temperatūros rodmenis iš dviejų jutiklių, kurie įmontuoti kolektoriuje ir vandens talpoje. Kuomet saulės kolektorius generuoja didesnę šilumą nei vandens temperatūra talpoje, tuomet valdiklis įjungia cirkuliacinį siurblį ir atvirkščiai – siurblys yra išjungiamas iškart, kai kolektorius generuoja žemesnę šilumą nei vandens talpoje. Žemiau pateikiamas pajungimo pavyzdys.

Kolektoriaus pajungimo prie akumuliacinės talpos su vienu šilumokaičiu/gyvatuku schema.

Jeigu norite nepriklausimos sistemos nuo elektros tinklų, galite įsirengti saulės elektros modulį ir prie jo tiesiogiai prijungti elektrinį siurblį. Tokiu atveju siurblys veiks ir cirkuliacija sistemoje bus palaikoma tik tuomet, kai šviečia saulė ir yra poreikis transportuoti šilumos energiją iš kolektoriaus į akumuliacinę talpą.

Saulės kolektorius veikia ir žiemą. Įrenginys neturi išorinės vandens talpos, kuri gali užšalti, todėl gali veikti ištisus metus – su sąlyga, jeigu šilumokaičio sistema užpildyta neužšąlančiu skysčiu, o vamzdžiai, kurias tranportuojama šiluma, gerai izoliuoti.

Bendroji informacija

Vakuuminė „heat-pipe“ kolba
