Sblizingas

Beslėgis saulės kolektorius
(100-200 litrų)

0,00

(1 atsiliepimas)

Beslėgis saulės kolektorius (saulės vandens šildytuvas) – karšto vandens ruošimui skirtas įrenginys su beslėge vandens talpa. Saulėtomis dienomis vandenį gali pašildyti iki virimo temperatūros.


Nerūdijančio plieno gaminys. Vidinė vandens talpa pagaminta iš SUS304-2B maistinio nerūdijančio plieno, įrenginio išorė ir rėmas pagamintas iš SUS201 nerūdijančio plieno.

Tūris. Galima rinktis įrenginio dydį pagal individualius suvartojamo vandens poreikius: 100 litrų arba 200 litrų.

Vandens papildymo būdas. Mechaninis vandens papildymo bakelis (nereikia jungti į elektros tinklą).


Pastaba. Priklausomai nuo pasirinktos modifikacijos, įrenginio dydis (kolbų skaičius) ir spalva gali skirtis nuo paveiksle pavaizduoto įrenginio.

0,00

Išvalyti

Beslėgis saulės kolektorius SWS-CNP
(beslėgis saulės vandens šildytuvas)

Veikimo principas

☀️ Vakuuminės stiklo kolbos yra užpildomos vandeniu – vandenį saulės spinduliai kaitina tiesiogiai. Vidinis stiklo kolbos absorbuojantis sluoksnis saulės atokaitoje gali įkaisti iki 380°C ir vakuumo pagalba karštis yra užrakinamas. Šylantis vanduo kyla į viršų ir yra sukaupiamas viršuje esančioje vandens talpoje – esant palankioms sąlygoms, vanduo pašildomas iki virimo temperatūros.

☀️ Vandens talpa turi gerą šilumos izoliaciją, todėl sukaupta šiluma išlaikoma iki 72 valandų. Jeigu kažkurį laiką yra apsiniaukę ir mažai saulės, šilto vandens rezervą galite naudoti net kelias dienas iš eilės.

💧 Beslėgio saulės vandens šildytuvo (saulės kolektoriaus) vandens talpos ir vandentiekio slėgiai skiriasi, todėl talpos užpildymą vandeniu būtina kontroliuoti mechaniniu vandens papildymo bakeliu, kuris veikia panašiu principu kaip vandens papildymas unitazų bakeliuose – sumažėjus vandens lygiui, plūdė atidaro vožtuvą ir kolektorius pilnai užpildomas vandeniu.

💧 Beslėgio saulės kolektoriaus vandens talpa nėra nuolat pilnai užpildyta vandeniu ir (priešingai nei slėginiame įrenginyje) šį įrenginį galima naudoti ir kaip vandens rezervuarą – ypač patogu, jeigu vandens tiekimas nėra pastovus.

kolba schema red2
kolba schema red2

Beslėgio saulės kolektoriaus veikimo schema.

Kaip pasirinkti kolektoriaus dydį?

Saulės kolektoriaus dydį rekomenduojame pasirinkti pagal savo individualų šilto vandens suvartojimo poreikį.

Šeimos nariai *   Šildytuvo tūris, l Kolbų skaičius
2 persons icon 100 10
3 persons icon 150 15
4 persons icon 200 20
6 persons icon 300 30

* Pateiktas šeimos narių skaičius yra tik orientacinio pobūdžio.

Saulės kolektoriaus dydį rekomenduojame pasirinkti pagal savo individualų šilto vandens suvartojimo poreikį.

Šeimos nariai *   Šildytuvo tūris, l Kolbų skaičius
2 persons icon 100 10
3 persons icon 150 15
4 persons icon 200 20
6 persons icon 300 30

* Pateiktas šeimos narių skaičius yra tik orientacinio pobūdžio.

Montavimas

Beslėgio saulės kolektoriaus vandens talpoje nėra sukuriamas papildomas slėgis, todėl vanduo iš talpos išteka tik gravitacijos pagalba (susisiekiančių indų principu). Tam, kad slėgis būtų pakankamas – rekomenduojame statyti kuo aukščiau (bent 3-5 metrų aukštyje). O jeigu nėra galimybės statyti aukštai, galima prijungti elektrinį vandens siurblį slėgiui sukelti.

Su įrenginiu komplektuojamo rėmo konstrukcija yra universali, todėl beslėgis saulės kolektorius gali būti montuojamas tiek horizontalaus, tiek ant šlaitinio stogo. Taip pat, sumontavus papildomą rėmą, galima montuoti ir ant vertikalaus paviršiaus (sienos).

Montavimas ant stogo 3

Galimi montavimo variantai ant horizintalaus ir šlaitinio stogo.

Jungimas prie vandentiekio

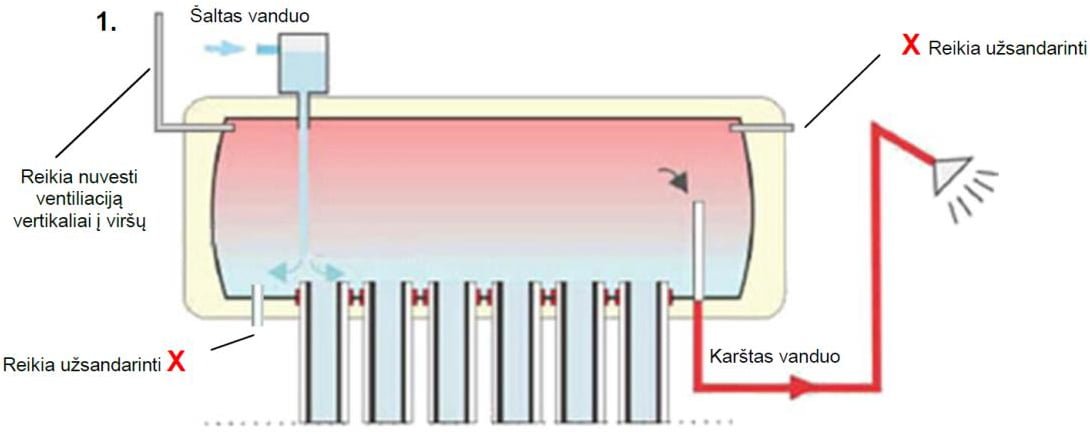

Jungimas per mechaninį vandens papildymo bakelį

Šaltas vanduo pajungiamas tiesiai į mechaninį vandens papildymo bakelį. Vanduo papildomas panašiu principu kaip vandens papildymas unitazų bakeliuose – kai vandens lygis nukrenta, plūdė atidaro vožtuvą ir šildytuvo talpa pripildoma vandeniu.

Pajungimas bakelis 2022 3
Pajungimas bakelis 2022 3


1. Mechaninis vandens papildymo bakelis.
2. Karšto vandens ištekėjimo anga.

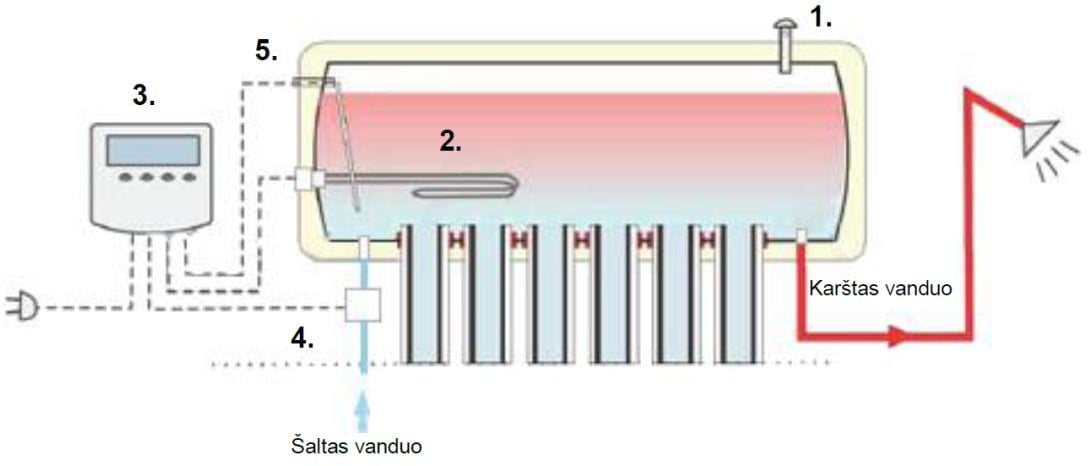

3. Papildoma šalto vandens padavimo anga, kurią REIKIA UŽSANDARINTI (naudojama tik su elektroniniu valdikliu).
4. Šalto vandens padavimo anga (pajungiama į bakelį).
5. Oro įtraukimo/ventiliacijos vamzdelis.

❄️❄️❄️ Naudojimas žiemą ❄️❄️❄️

Beslėgis saulės kolektorius veikia ir šaltojo sezono metu, tačiau sugeriamos energijos kiekiai yra ženkliai mažesni. Jeigu kolektoriaus komplektacijoje nėra integruoto elektrinio šildytuvo arba nėra galimybės užtikrinti nepertraukiamą elektros tiekimą, žiemos metu sistemą būtina atjungti ir išleisti vandenį.

Techninė specifikacija

Modelis SWS-CNP-100 SWS-CNP-150 SWS-CNP-200
Talpos tūris 100 l 150 l 200 l
Vakuuminių kolbų skaičius 10 15 20
Absorbcijos (sugėrimo) plotas 1,04 m2 1,57 m2 2,09 m2
Svoris 65 kg 88 kg 110 kg

Karšto vandens akumuliacinė talpa

Vidinė talpyklos medžiaga Nerūdijantis plienas SUS304-2B; 0,5 mm storio
Kasdienė karšto vandens temperatūra 45-90 °C
Šilumos izoliacija Poliuretano putos, 50 mm
Šilumos išlaikymas 72 valandos
Išorinė talpyklos medžiaga Nerūdijantis plienas SUS 201; 0,35 mm storio
Rėmas Nerūdijantis plienas
Vandens įleidimo ir išleidimo angos 3/4ˮ
Magnio strypas Yra
Elektrinis šildytuvas 1ˮ; 1500 W; 220 V
Valdiklis SR501 arba mechaninis papildymo bakelis

Vakuuminė stiklo kolba

Stiklo kolbos matmenys Ø58 mm x 1800 mm
Stiklo tipas „Three target“
Vakuumas P < 0,005 Pa
Saulės energijos Absorbcijos (sugėrimo) lygis > 93 %
Šilumos nuostoliai < 0,8 W/m2
Stagnacijos temperatūra 380 °C
Maksimali vėjo apkrova 30 m/s
Atsparumas krušai 25 mm
Eksploatavimo trukmė > 15 metų
